HUB VS SWITCH

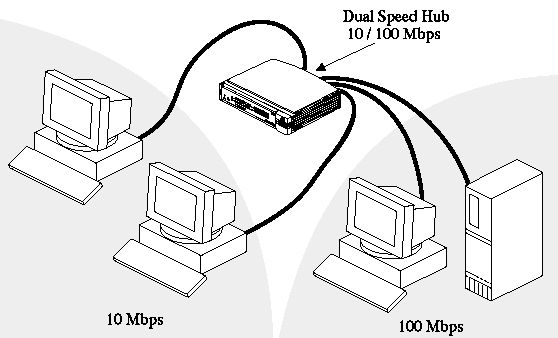

El HUB es un repetidor multipuertos ubicado en la capa física del Modelo de referencia OSI que transmite la señal en forma de Broadcast a cada nodo de la red, dividiendo a su vez el ancho de banda entre la cantidad de estaciones conectadas.


Broadcast:Paquete de datos enviado a todos los nodos de una red. Los broadcasts se identifican mediante una dirección de broadcast








El Swich viene siendo la evolución tecnológica del HUB, no hace broadcasting sino que direcciona las tramas al nodo indicado, aligerando el tráfico en la red.

martes, 24 de noviembre de 2009

ejercicios


La topología de red se define como la cadena de comunicación que los nodos conforman una red usada para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo, pc o como quieran llamarle), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes y/o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento

Bus: Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable: el cual recibe el nombre de "Backbone Cable". Tanto Ethernet como Local Talk pueden utilizar esta topología.
El bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.


Anillo: Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.



Estrella: Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.
La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red

martes, 17 de noviembre de 2009

¿QUÉ ES UN PUERTO?:
El puerto es el lugar donde se intercambian datos con otro dispositivo. Los microprocesadores disponen de puertos para enviar y recibir bits de datos. Estos puertos se utilizan generalmente como direcciones de memoria con dedicación exclusiva. Los sistemas completos de computadoras disponen de puertos para la conexión de dispositivos periféricos, como impresoras y aparato de módem.


PUERTO PARALELO:
El puerto paralelo usa un conector tipo D-25. Este puerto de E/S envía datos en formato paralelo (donde ocho bits de datos, formando un byte, se envían simultáneamente sobre ocho líneas individuales en un solo cable). El puerto paralelo se utiliza principalmente para impresoras. La mayoría de los software usan el término LPT (impresor en línea) más un número para designar un puerto paralelo (por ejemplo, LPT1). Un ejemplo donde se utiliza la designación del puerto en el procedimientos de instalación de software que incluyen un paso en que se identifica el puerto al cual se conecta una impresora.


PUERTOS SERIE:
El puerto serie usa conectores tipo D-9.Estos puertos hacen transferencia de datos en serie; o sea comunican la información de un bit en una línea. Este puertos son compatibles con dispositivos como módems externos y los mouse. La mayoría de los software utilizan el término COM (derivado de comunicaciones) seguido de un número para designar un puerto serie (por ejemplo, COM1 ó COM2).



PUERTOS USB (Bus Serie Universal):
Permite conectar un dispositivo USB. El USB es un estándar de bus externo que permite obtener velocidades de transferencia de datos de 12 Mbps (12 millones de bits por segundo). Los puertos USB admiten un conector que mide 7 mm x 1 mm, aproximadamente. Se puede conectar y desconectar dispositivos sin tener que cerrar o reiniciar el equipo. Puede conectarse altavoces, teléfonos, unidades de CD-ROM, joysticks, unidades de cinta, teclados, escáneres y cámaras. Los puertos USB suelen encontrarse en la parte posterior del equipo, junto al puerto serie o al puerto paralelo.



PUERTOS FIREWIRE:
FireWire es una tecnología para la entrada/salida de datos en serie a alta velocidad y la conexión de dispositivos digitales como videocámaras o cámaras fotográficas digitales y ordenadores portátiles o computadores personales. FireWire es uno de los estándares de periféricos más rápidos que se han desarrollado, Algunas ventajas de Firewire:
Alcanzan una velocidad de 400 megabits por segundo. Soporta la conexión de hasta 63 dispositivos con cables de una longitud máxima de 425 cm.
No es necesario apagar un escáner o una unidad de CD antes de conectarlo o desconectar.
No requiere reiniciar la computadora. Los cables FireWire se conectan muy fácilmente: no requieren números de identificación de dispositivos, conmutadores DIP, tornillos, cierres de seguridad ni terminadores.


CONECTORES
¿QUE ES UN CONECTOR?:
Un conector es un hardware utilizado para unir cables o para conectar un cable a un dispositivo, por ejemplo, para conectar un cable de módem a una computadora. La mayoría de los conectores pertenece a uno de los dos tipos existentes: Macho o Hembra.
El Conector Macho se caracteriza por tener una o más clavijas expuestas; Los Conectores Hembra disponen de uno o más receptáculos diseñados para alojar las clavijas del conector macho. A continuación mencionaremos algunos ejemplos de conectores:


CONECTORES DE BUS DE DATOS:
Son los conectores utilizados para facilitar la entrada y salida en serie y en paralelo. El número que aparece detrás de las iniciales DB, (acrónimo de Data Bus "Bus de Datos"), indica el número de líneas "cables" dentro del conector. Por ejemplo, un conector DB-9 acepta hasta nueve líneas separadas, cada una de las cuales puede conectarse a una clavija del conector. No todas las clavijas (en especial en los conectores grandes) tienen asignada una función, por lo que suelen no utilizarse. Los conectores de bus de datos más comunes son el DB-9, DB-15, DB-19, DB-25, DB-37 y DB-50.
